Füstcső kipufogó
A bypass rendszer égéstermék-elvezetése fel van osztva: bemeneti csatorna, kimeneti csatorna, kémény stb.
A bemeneti csatorna téglalap alakú bemeneti csatornára és kör alakú bemeneti csatornára osztható az ügyfelek igényei szerint.

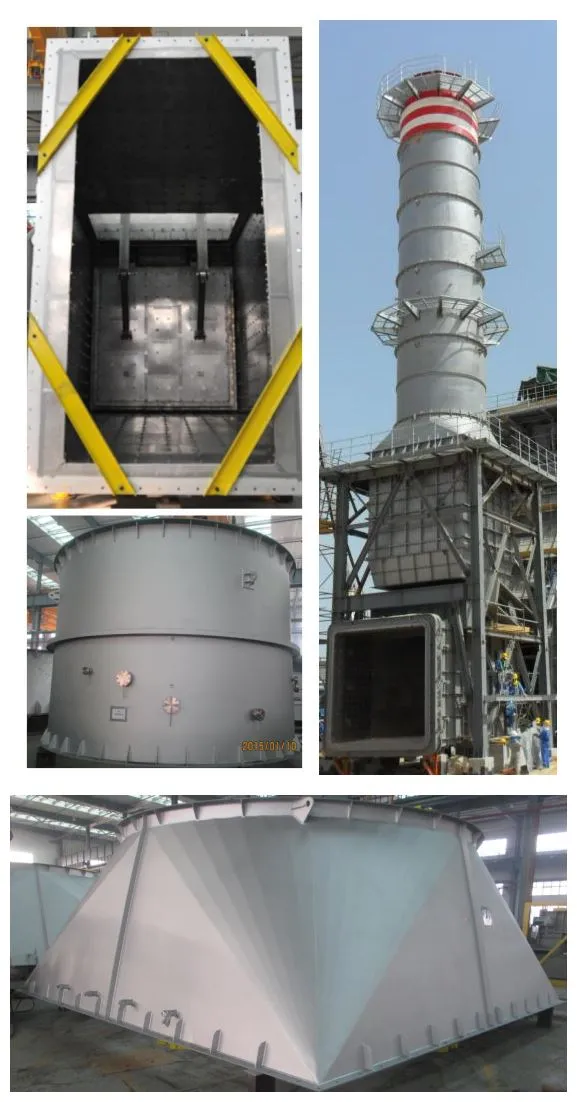

Az alábbi egy bemeneti égéstermék-elvezető konfiguráció az egyik projektünkhöz
A bemeneti csatorna a GT oldalán található nem fém tágulási hézag és a terelő csappantyú közé kerül beépítésre. Ebben a projektben két bemeneti csatorna van a bypass rendszer számára.
A Ⅰ bemeneti csatorna esetében a bemeneti mérete (gázútja) Φ6410 mm, a kimeneti mérete pedig 7000 mm × 7000 mm. A Ⅱ bemeneti csatorna esetében a bemeneti mérete 7000 mm × 7000 mm, a kimeneti mérete pedig 7800 mm × 7800 mm. A bemeneti csatorna belső hőszigetelő szerkezettel rendelkezik, a bélés anyaga rozsdamentes acél (vastagsága 3 mm), a burkolat anyaga A36 (vastagsága 12 mm).
1. A tégla kémények és a vasbeton kémények szerkezetének meg kell felelnie az alábbi követelményeknek:
1. A tégla kémény maximális magassága nem haladhatja meg az 50 m-t.
2. A hamutisztító lyukat a füst alsó részéből kell kialakítani, a hamutisztító lyukat pedig a kazán működése közben szorosan lezárni (zárható sárga iszaptéglával).
3. A kémény alját a vízszintes füstcső bejáratánál 0,5~1.0 m-rel lejjebb hamugödörrel kell beállítani.
4. Ha a kéményhez és a vízszintes égéstermék-elvezetőhöz két hozzáférési nyílás tartozik, a két interfészt általában egymással szemben kell elhelyezni, és a vízszintes égéstermék-elvezetővel 450°-os szöget bezáró válaszfallal kell elválasztani. A válaszfal vízszintes égéstermék-elvezetőnél magasabb része nem lehet kisebb, mint a vízszintes füstcső. 1/2 magassága.
5. A kéményt karbantartó létrákkal és villámhárítókkal kell ellátni.
